捕捉每一缕光线：ElFys 黑硅光电探测器技术解析

在光传感领域，有一句话道出了测量的本质：“光可以携带信息。如果你损失了部分光，就损失了部分信息。"芬兰科技公司ElFys所做的，正是阻止这种损失——让更多光线留在探测器内部并被精确测量。其核心，就是黑硅（Black Silicon）光电探测器技术。

一、黑硅技术的商业化之路

ElFys的故事始于阿尔托大学（Aalto University）的电子物理研究组。彼时，研究团队正在探索如何提升太阳能电池的效率，却意外发现了一种更高效利用黑硅进行光探测的方法。

黑硅并非全新材料——其表面具有微纳结构，可将光线反射率降至1.5%以下。但传统黑硅存在一个致命缺陷：表面缺陷过多，无法用于高灵敏度的光测量设备。ElFys团队开发出突破性技术解决了这一难题。

二、核心技术：当纳米结构遇上原子层沉积

ElFys黑硅光电探测器的性能，源于MEMS纳米技术与原子层沉积（ALD）技术的创新性结合。

1. 黑硅纳米结构——让光“无处可逃"

在光电探测器的正面表面制造纳米级黑硅结构，形成类似“光陷阱"的效应。这些垂直取向的纳米结构提供了显著的减反射效果，极大地提升了光子吸收效率。与传统光电探测器相比，大多数光传感技术只能捕获约三分之二的光线，而ElFys的技术可以捕获全部光线。

2. 黑硅诱导结技术——消除复合损耗

ElFys的黑硅诱导结（Black Silicon Induced Junction）技术是另一项核心创新。与依赖外部掺杂剂制造p-n结的传统光电二极管不同，该技术通过在黑硅表面涂覆高电荷薄膜，反转光电二极管正表面的极性，从而实现“无复合"的p-n结。这一设计从根本上消除了光学损耗和电学损耗，在紫外-可见-近红外（UV-VIS-NIR）宽光谱范围内实现了外量子效率（EQE）。

三、性能优势：

1. 量子效率

ElFys黑硅光电探测器在200 nm至950 nm波长范围内，外量子效率≥ 96%，该数据已获得德国国家计量研究院（PTB）认证。其EQE接近100%的特性确保了每一个入射光子都能被有效捕获，性能远超仅针对特定波长优化的传统光电二极管。

2. 紫外响应

紫外波段是传统硅光电二极管的“软肋"。而ElFys黑硅探测器在紫外波段具有很高的量子效率，比普通硅光电二极管高出两倍以上。在部分紫外波段，其外部量子效率可超过100%，真正做到了“一个光子都不浪费"。

3. 超宽感测角度

得益于黑硅表面与定制ALD涂层的结合，探测器的表面吸收率在高达60度入射角时仍超过95%。这一超宽感应角度为光学系统设计带来了极大的灵活性。

4. 近红外（NIR）波段的突破性提升

ElFys的NIR优化4象限光电二极管在1064 nm波长处实现了0.64 A/W的响应度，相比现有顶尖解决方案高出30%以上——这一性能飞跃在2025年慕尼黑Laser World of Photonics上正式发布。同时，探测器保持了低暗电流、高灵敏度和精确的位置精度等关键性能指标。

5. 可穿戴设备中的灵敏度革命

在绿光（540 nm）波段，ElFys黑硅诱导结光电二极管的光响应度高达0.40 A/W，灵敏度提升约50%。在光电容积描记（PPG）等可穿戴健康监测应用中，更高的灵敏度意味着在同等精度下可降低LED驱动电流，延长电池寿命。

四、产品系列与广泛应用

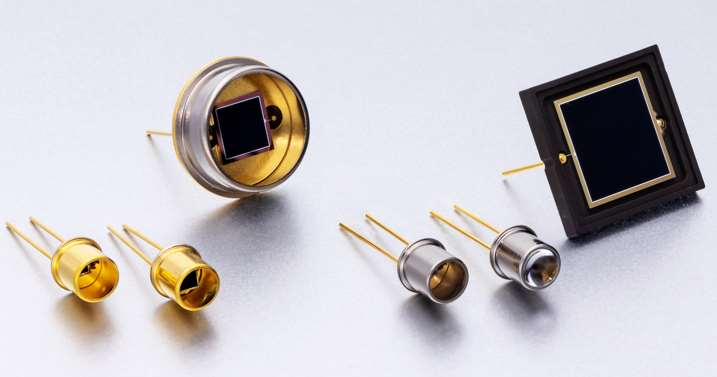

ElFys提供SM和PD两大系列的标准产品，也可针对不同应用需求进行定制，灵活提供光电二极管芯片和封装的光电探测器解决方案。

SM系列专为可穿戴健康监测设计，采用紧凑型SMD封装，在绿色、红色和NIR波段具有出色的光敏性。典型应用包括智能手表等设备中的心率（HR）和血氧（SpO2）监测。

PD系列则面向更高要求的场景，采用TO-can封装，在紫外、可见光和近红外全谱段具有增强的光敏性。典型应用包括高精度测光、分析仪器和X射线成像。

ElFys的技术正在赋能广泛的应用领域：从医疗设备、工业传感、科学仪器，到可穿戴健康监测、分析仪器、安全X射线成像。
