亚纳米精度之路：为何表面行为决定半导体与计量系统的性能极限？

在先进半导体制造与精密计量领域，我们习惯于将目光聚焦在光学系统、运动控制、算法补偿等核心技术上。然而，当制程节点向3nm及以下演进，当套刻精度要求进入亚纳米时代，一个长期被低估的因素开始浮出水面——表面行为。

杂散光、热漂移、分子污染、静电放电……这些来自“非光学表面"的干扰，正成为限制良率和测量精度的隐形瓶颈。Acktar全无机超薄黑色涂层，正是为解决这些深层挑战而生。

挑战一：杂散光——光学检测中的“幽灵"

在晶圆检测、CD-SEM、套刻计量等工具中，任何未被吸收的杂散光都会通过多重反射、鬼像或眩光污染信号。结果导向：对比度下降、假缺陷增多、动态范围压缩，最终影响缺陷检测的灵敏度与重复性。

Acktar 解决方案：

我们的涂层提供工程化的超低半球反射率，并精确控制漫反射BRDF特性。光子在与涂层表面相互作用时被高效吸收，从源头切断多路径鬼影和眩光传播。这意味着：

· 更高的缺陷检测灵敏度

· 更稳定的动态范围

· 可重复的校准性能

挑战二：热漂移——尺寸稳定性的隐形杀手

在EUV光刻机、晶圆载物台或激光干涉仪中，即使微小的温度梯度也会导致结构件膨胀或收缩，引起焦点漂移和套刻偏差。传统黑色涂层往往较厚（数十微米），会改变零件的几何公差，且无法有效管理辐射散热。

Acktar 解决方案：

Acktar涂层典型厚度<5μm，几乎不改变零件的平坦度和装配公差。同时，我们可精确调控涂层的发射率，帮助结构表面通过辐射方式平衡热量，减少热梯度引起的尺寸漂移。您获得的是：

· 热循环与真空环境下的尺寸一致性

· 不影响关键配合面的超薄形态

· 稳定的热光学性能

挑战三：污染与脱气——洁净度的敌人

半导体制造环境对颗粒和分子污染物零容忍。传统的聚合物基黑漆或阳极氧化层可能在真空中释放挥发物（VOC），或在温度变化时产生微颗粒，直接威胁良率。

Acktar 解决方案：

Acktar涂层为全无机材料，不含任何有机粘合剂。我们提供低CVCM/RML配置，满足超高真空（UHV）和极低分子污染要求。涂层微观结构致密，在热循环和机械振动下不剥落、不产尘。其兼容性覆盖：

· ISO 14644-9 表面颗粒浓度（SCP）分类

· UV-A 与亮光零颗粒检测

· 最终清洗工艺（如溶剂清洗、超声波清洗）

挑战四：静电放电（ESD）——敏感器件的威胁

在接触或临近敏感芯片、光学传感器、MEMS的结构表面，静电积累可能引发突发放电，造成不可逆损坏。

Acktar 解决方案：

特定型号的Acktar涂层提供耗散级表面电阻率，可在保持超低反射率的同时，安全泄放静电荷，降低ESD风险。

典型应用场景

Acktar涂层已被全*领*的半导体OEM和计量设备商实际部署：

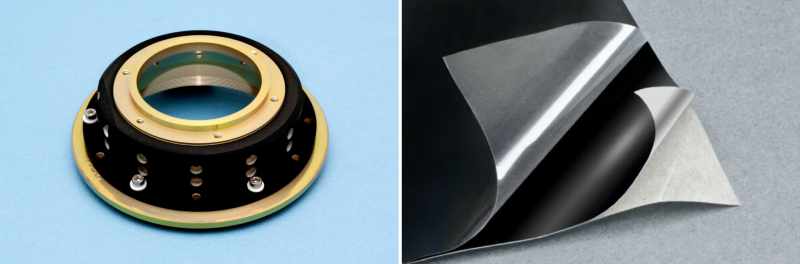

· 晶圆检测工具内的杂散光抑制：涂覆于镜筒内壁、透镜间隔环、机械光阑。

· 精密晶圆吸盘涂层：提供稳定、洁净、低漂移的安装表面。

· 激光束吸收器：用于功率计、光束诊断、校准组件。

· EUV模块：抑制带外（OoB）辐射的内部放大效应。

· CMOS/CCD 组装体：减少来自封装内壁的反射串扰。
